DN0.5-300；304不銹鋼材質；螺紋連接；精度0.2、0.5、1.0；現場顯示24V供電、電池供電可選。
智能型渦輪流量計為一種速度式流量計量?jī)x表。用于測量充滿封閉管道， 連續流動的液體體積流量。LWGY 型渦輪流量計與相應的流量顯示儀表——KWXSJ 系列流量積算儀配套使 用，也可與LWGY/LWTBS 型轉換顯示器等組合在一起構成一體型，用來測量并顯示 液體的瞬時流量和累積流量，且可輸出電壓及電流脈沖信號和/或標準電流信號， 還具有失電數據保護功能和自診斷功能。
智能型渦輪流量計適合于測量粘度低的液體，具有精度高、可承受的工作壓力大、 介質的溫度范圍寬等特點。廣泛用于石油化工、冶金、科研等領域，也可用于食 品行業和液壓系統上。前置放大器按輸出信號型式分為：電壓脈沖型、4~20mA 標準電流信號輸出型。按防爆型式分為普通型（非防爆）、隔爆型、本安型。流量檢測器有普通型、耐磨型和防腐蝕型，其中耐磨型除軸承和軸采用硬質合金外，并 設計成對葉輪有適當?shù)姆赐屏�，使之更適合于測量汽油等潤滑性能較差的液體。 防腐蝕型在壓力不超過1MPa,介質溫度為常溫下，可采用全塑結構。 此外，公司還注重開發適用于te定用戶的同類產品。
常用型號：LWGY-25ABKS3/NE-TBS 型號注解： 渦輪流量計，智能型，表體材質為304不銹鋼，DN25，額定壓力4.0MPa,常溫，現場顯示瞬時流量和累計流量，螺紋連
接，精度0.5，現場顯示瞬時流量和累計流量，24V供電，4-20mA輸出。
流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價。
定貨時應明確：
流量計的型號，并確認該型號所表示的涵義與您所要求的公稱通徑、結構形式、 公稱壓力、流量范圍、精度等級、溫度范圍、防爆要求、防腐性能等相符。需要配置的附件，如電纜、管道法蘭、螺栓等。
為了協助您更好的選型，若有可能請?zhí)峁┝黧w名稱及理化特性（如粘度、密度、 腐蝕性等），壓力、溫度及流量的常用值、zui大值、zui小值等。
不同規格不同輸出方式不同連接方式：
技術參數：
★ 測量范圍：0.01m3/h～1800m3/h
★ 口徑: DN0.5 mm～300mm
★ zui高工作壓力: 可達35MPa
★ 精度等級: 0.2 0.5 1.0級
★ 環境溫度 -20℃～55℃;
★ 相對溫度：5%～95%
★ 被測介質溫度：-20℃～120℃, zui高可達160℃
★ 大氣壓力：86Kpa～106Kpa
★ 防爆等級：ibⅡBT4
★ 信號傳輸距離：傳感器至顯示器的距離可達1000m

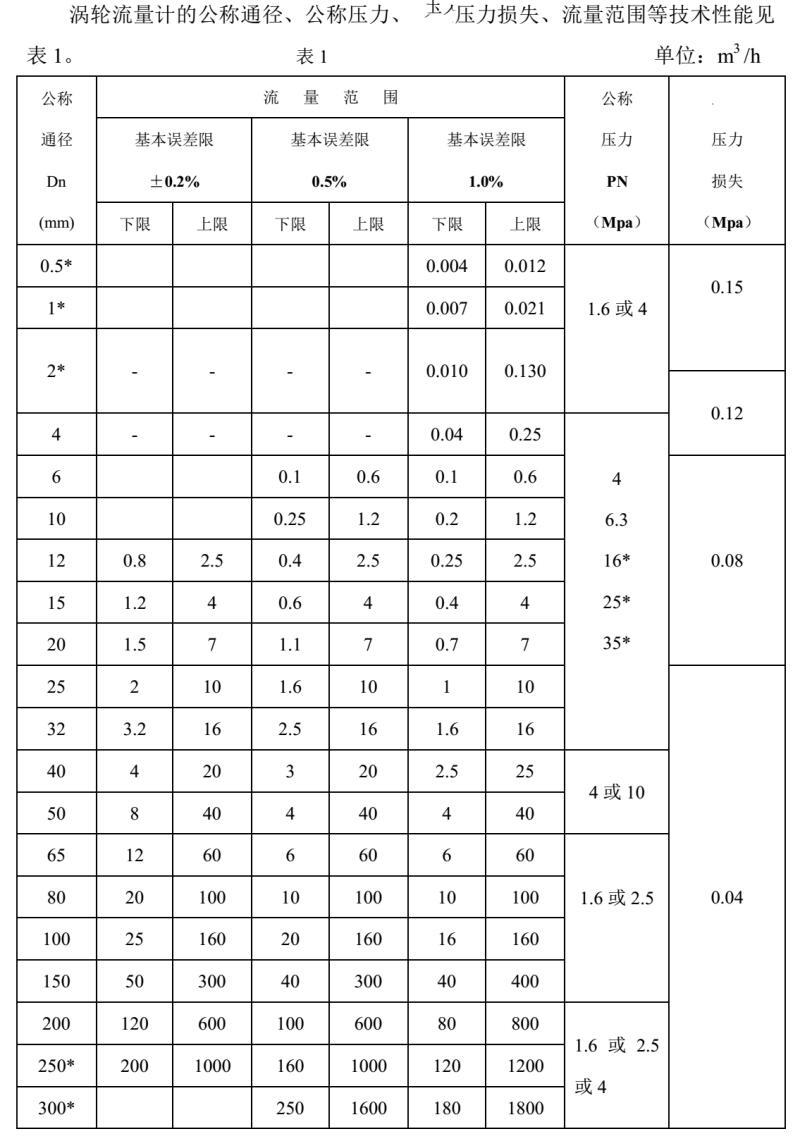

保證精度測量范圍：
結構與組成
前置放大器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發 生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算
在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成 正比。兩者的比值稱為儀表常數以“K ”（次/L ）表示。由實流標定得到每臺流量 計的儀表常數值。將流量計測得的脈沖頻率f 和脈沖總數N ，分別除以該流量計的 儀表常數K，便可求得
瞬時流量q （L/s ）和累積流量Q （L ）。即：
q = ƒ/K (L /s ) ………………………………… …… （4-1）
Q = N/K （L ）……………………………………… （4-2 ）
選型說明

流量計運行前的檢查 1. 確認管道已清洗干凈，須再清洗時，應讓清洗液通過旁通管道，不得通過傳感器
2. 確認各輔助裝置配置和安裝正確
3. 確認電路接線正確
4. 確認管路無泄漏,流量計下流調節閥調節靈便，關閉時無泄漏
5. 緩緩打開流量計傳感器下游調節閥，確認流量計顯示正常
6. 確認管道支撐可靠，在zui大流量下無振動
7. 確認流量計下游壓力大于Pmin
8. 確認旁通閥門無泄漏
流量計的使用與維護
（1） 流量計 （以下簡稱傳感器）應按合格證上規定的流量范圍，公稱壓力以及 傳感器上標識的流向狀態下使用。
（2） 被測液體的溫度和環境條件應符合本使用說明書的規定。
（3） 給流量積算儀供電，在下游閥門關閉狀態下，流量積算儀顯示流量應為零。
（4） 流量計投入使用時，應先打開全部旁通閥，接著慢慢打開流量計下游閥門， 然后慢慢打開上游閥門直至全開，再慢慢關閉
旁通閥。若無旁通閥，可緩 緩打開上游閥
門，再慢慢打開下游閥門。注意別使葉輪突然達到很高轉速。
（5） 測量液化氣和汽油時，要保持緊靠流量計的壓力比液體的蒸汽壓高 0.1MPɑ，以防止液體氣化時，體積增大使葉輪轉速過
高，導致軸承在很短時間內過分磨損。
（8） 在正常使用情況下，一般半年至一年，對傳感器進行一次檢修、標定，其周期視工作條件的惡劣程度而定。如發現軸、軸承
磨損比較嚴重，應及時 更換，并重新標定。
（9） 檢修時，擰下傳感器兩端的壓緊圈，從主體中依次取出導向座、葉輪。
檢查有無異物粘附和各部件磨損情況。清除異物時，注意別損壞零件。更換零部件后須重新標定。
葉輪葉片磁化會影響對信號電壓的調制，而引起誤差。故別讓強磁體接近葉輪。
檢修完畢后，按原先位置和方向裝上前后導向座、葉輪，擰緊壓緊圈。并確認葉輪轉動靈活，葉輪頂部與主體內壁間隙均
勻，放大器有信號輸出。
（10）因檢測線圈阻抗在使用中日久會發生變化，故需將線圈的導通阻抗和絕緣 阻抗（大于2M ）與正常值比較。
（11）重新標定后，傳感器儀表常數K 變化時，不要忘記改變顯示儀表的設定值。
（12）勿用高壓氣體猛吹葉輪。
注意：用蒸汽清洗管道時，務必拆下流量計，否則會造成傳感器的致命損失。供電電源電壓，不要超過儀表允許的上限值。
故障以及排除方式：
渦輪流量計樣品實際拍攝：
（渦輪流量傳感器不同規格不同連接方式）
（配套使用放大器，脈沖輸出）
（全四氟材質）
（DN2mm 渦輪流量計）
（全四氟材質 法蘭連接）
（304不銹鋼 法蘭連接）
售后與質保
上海奔克環�？萍加邢薰�供應的所有產品：
免費提供電話咨詢、指導安裝調試等服務；
協商上門指導安裝、調試等事宜，只收取合理的差旅費用；
量大可以免費上門指導安裝、調試。
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業多年的實踐經驗?zāi)転槟銕?lái)滿意的服務。
|
